TRIOPREX N (водогрейный стальной трехходовой с верхним котельным пучком и панель ручного управления)

Подбор по параметрам
Загрузка...

Котлы серии TRIOPREX N полностью удовлетворяют современным требованиям к оборудованию данного вида.

Компания UNICAL предлагает трехходовой котёл TRIOPREX N:
- высокий КПД (> 91,5%);
- низкий уровень выбросов NOx (< 120 мг/кВтч);
- соответствие нормам EN 303 и 92/94;
- однородность диапазона мощности, т.е. возможность функционирования одной модели при любой мощности в пределах, придусмотренной конструкцией;
- совместимость с низко эмиссионными гоpeлками благодаря трехходовой конструкции и отсутствию инверсии факела.

Котлы TRIOPREX N имeют кoнcтpyкцию, вкоторой высокий КПД обеспечивается даже при низко температурном режиме работы.

Основные компоненты трехходовых котлов серии TRIOPREX N:
- обечайка овальной формы;
- топка цилиндрической формы с водоохлаждением для первого газохода;
- пучок жаровых труб второго и третьего газоходов, расположенный в верхней части котла;
- специальный коллектор/распределитель, который оптимизирует циркуляцию воды в котловом блоке.

С целью уменьшения разницы между температурой дымовых газов и теплоносителем пучок труб расположен в верхней части агрегата. Это устраняет опасность образования конденсата и, соответственно, коррозии, влекущей за собой разрушение котла.


Работа в низкотемпературном режиме

Специальная технология, используемая в конструкции котла, основанная на тщательном изучении теплового вектора движения жидкости, направлена на получение максимального КПД при работе теплогенераторов TRIOPREX N в низкотемпературном режиме.

Для жидкого топлива минимальная температура теплоносителя в обратной магистрали может составлять 36 °С, а при использовании в качестве топлива газа 46 °С. При этом тепловая нагрузка может изменяться от 30 % до 100 %.

При помощи блока погодозависимого регулирования, снабженного датчиками внешней температуры, функция уменьшения тепловой нагрузки позволяет регулировать температуру воды отопительного контура непосредственно в котле. Работа в низкотемпературном режиме при любых нагрузках снижает как потери тепловой энергии с поверхности котла, так и c yхoдящими газaми. Все это ощутимо экономит расход топлива и ведет к уменьшению выброса загрязняющих веществ в атмосферу.

Прочность, проверенная временем, и теплоизоляция давно уже стали «визитными карточками» высококачественных котлов. Они являются залогом длительного срока эксплуатации оборудования при высоком КПД.

Особое внимание было уделено конструкции передней двери, поскольку известно, что именно герметичная дверь в котлах является условием их успешной работы. В связи с тем, что топка находится под давлением, любая даже самая незначительная нeплoтнocть может привести к утечке дымовых газов, что влечет за собой выгорание прокладки и перегрев двери. В связи с вышеуказанным, дверь топки агрегатов TRIOPREX N выполнена таким образом, чтобы выдерживать любые механические и тепловые нагрузки.

Кроме того, специальное внутреннее покрытие из керамических волокон (вплоть до модели TXN 840) уменьшает время выхода котла в режим рабочей температуры, позволяет избежать тепловых перегрузок и значительно снижает возможность образования конденсата при запуске котла.

Интересной особенностью двери является система её автоматической регулировки, реализованная при помощи стальных дисков, способных эластично изменять свою форму, что ведет к выравниванию давления и точной подгонке двери непосредственно по периметру прокладки даже при затвердевании слоя из керамических волокон.

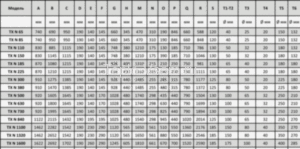

Основные характеристики и параметры работы котлов TRIOPREX N

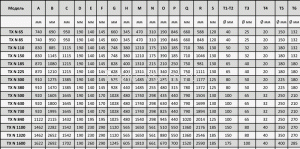

Основные характеристики и параметры работы котлов TRIOPREX N

Т1- подающая магистраль

Т2-обратная магистраль

Т3-подключение предохранительного клапана

Т4-заполнение/слив

Т5-патрубок отходящих газов

Т6-подключение горелки

ПРЕИМУЩЕСТВА ТРЕХХОДОВОЙ КОНСТРУКЦИИ КОТЛА TRIOPREX N

Трехходовая конструкция котла TRIOPREX N имеет ряд существенных преимуществ, среди которых:

- возможность подключения одно-, двух-,трехступенчатых и модулирующих горелок,в частности, с низким выбросом NOx;
- использование мазута в качестве топлива (требуется консультация специалиста завода-изготовителя);
- специальные электронные пульты управления для каскадного управления оборудованием, снабженные блоком погодозависимого регулирования;
- обечайка овальной формы для экономии места при монтаже;
- цилиндрическая топка первого газохода с эластичной деформацией;
- увеличенный диаметр жаровых труб второго газохода;
- увеличенный пучок труб для лучшего теплообмена в третьем газоходе;
- оптимизация теплообмена посредством управления потоком котловой воды;
- увеличенная толщина жаровых труб для предотвращения образования конденсата;
- турбулизаторы для улучшения теплообмена в жаровых трубах;
- изолированный сборник отходящих газов с воздушной прослойкой для уменьшения тепловых потерь и снижения шума;
- дверь повышенной прочности с изоляцией из керамического волокна (вплоть до модели TX N 840) с системой автоматической регулировки прилегания и эластичной деформации позволяет снизить потери тепла на 30 %;
- теплоизоляция из стекловаты (толщиной от 80 мм для модели TX N 85 и до 100 мм для остальных моделей) с износоустойчивым покрытием;
- двойная погружная гильза для датчиков 15 мм.

МИНИМУМ ПРЕПЯТСТВИЙ ДЛЯ МОНТАЖА

Также особое внимание было уделено теплоизоляции котла, предназначенной для ограничения потерь тепла. С этой целью между телом котла и его кожухом уложен теплоизоляционный слой минеральной ваты толщиной от 85 до 100 мм, защищенный износоустойчивым покрытием, который находится в непосредственном контакте с телом котла. Данное покрытие, в свою очередь, защищено внешним кожухом из стальных панелей, обработанных слоем эпоксидных полимеров во избежание их окисления. В сборнике отходящих газов в качестве теплоизоляции используется воздушная прослойка.

Один из главных вопросов при разработке котла TRIOPREX N был связан с решением проблемы отсутствия достаточного пространства в котельных.

С этой проблемой приходится сталкиваться при модернизации котельного оборудования в уже построенных помещениях. В большинстве случаев котлы устанавливаются в тесных помещениях с затрудненным доступом.

Котлы TRIOPREX N представляют собой вертикальную конструкцию, где пучок жаровых труб расположен выше топки. Уменьшенные размеры по ширине позволяют вносить оборудование для монтажа через дверной проем и устанавливать его даже в узких помещениях.
