БИЗОН NO (промышленные котлы 70-3500кВт)

Загрузка...

Индустриальные стальные котлы Протерм Бизон NO с вентиляторными горелками для работы на жидком или газообразном топливе (в зависимости от типа наддувной горелки) мощностью от 70 до 3500 кВт. Предназначены для организаций котельных пунктов центрального отопления большой мощности.

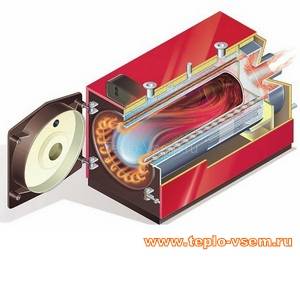

Высокий КПД и низкий процент выбросов NOx и CO2 достигаются благодаря специальной конструкции теплообменника в камере сгорания c тремя газоходами. В камере сгорания происходит рециркуляция дымовых газов. Тепло поступает от горелки высокого давления к задней стенке теплообменника, за тем возвращается к передней стенке и поступает в газовые каналы, расположенные по периметру теплообменника. В каналах происходит максимальная утилизация теплоты, которая в обычных котлах не используется и просто выбрасывается в атмосферу.

Цилиндрический корпус промышленных водогрейных котлов Протерм Бизон NO изготавливается из улучшенной листовой стали с применением современных технологий. Благодаря использованию двухстороннего шва и автоматизации процесса сварки – получается совершенный блок для сгорания и теплообмена.

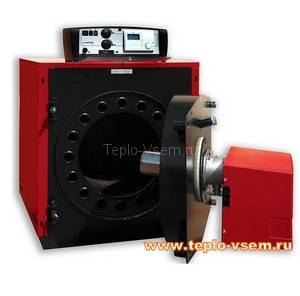

Легкий доступ к котлу для профилактического осмотре и обслуживания. Смотровой люк полностью закрывается непроницаемыми дверками, оснащенными огнеупорной изоляцией.

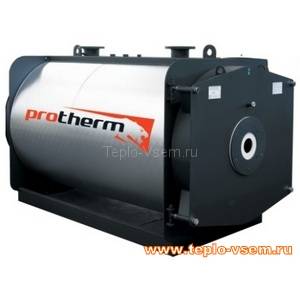

Корпус промышленного электрического водонагревателя покрыт высокоплотным изолирующим материалом и закрыт кожухами из листовой стали, это обеспечивает минимальные теплопотери и высокий КПД (котлы мощностью до 1300кВт). Котлы мощностью свыше 1400кВт помимо основного слоя изоляции имеют покрытие из гофрированной алюминиевой фольги с повышенными теплоотражающими свойствами.

Подключение котлов в каскад осуществляется при помощи интеллектуального регулятора Kromschroeder. Система каскадного подключения котлов способна обеспечить более 10МВт тепловой нагрузки.

Примечание: Вентиляторная (наддувная) горелка, панель управления и регулятор Kromschroeder не входит в комплект поставки котла и приобретаются дополнительно.

Нажми на баннер для подбора оборудования:

Подобрать котел Protherm

Технические характеристики

  NO 70 NO 80 NO 90 NO 100 NO 120 NO 150 NO 200 NO 250 NO 300 NO 350 NO 420 NO 510 NO 630 NO 750 NO 870 NO 970 NO 1030 NO 1200 NO 1300 NO 1400 NO 1600 NO 1800 NO 2000 NO 2400 NO 3000 NO 3500

Артикул  10003633  10003634 10003635 10003636 10003637 10003638 10003639 10003640 10003641 10003642 10003643 10003644 10003645 10003646 10003647   10003648   10003649   10003650   10003651   10003652 10003653 10003654 10003655 10003656 10003657 10003658

Тип котла
Напольный Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Электронезависимый - - - - - - - - - - - - - - - - - - - - - - - - - -
Открытые системы отопления - - - - - - - - - - - - - - - - - - - - - - - - - -
Закрытые системы отопления Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да



Характеристики

Тип топлива
Природный газ (Е) Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Сжиженный газ (G30) Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Дизельное топливо Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да


Тип горелки


Инжекторная - - - - - - - - - - - - - - - - - - - - - - - - - -
Вентиляторная Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Одноступенчатая Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Двухступенчатая Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Модулирующая Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да



Тип теплообменника


Тип - - - - - - - - - - - - - - - - - - - - - - - - - -
Материал Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь Сталь
Количество секций - - - - - - - - - - - - - - - - - - - - - - - - - -
Контур отопления
Открытая камера сгорания - - - - - - - - - - - - - - - - - - - - - - - - - -
Закрытая камера сгорания Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Пьезорозжиг - - - - - - - - - - - - - - - - - - - - - - - - - -
Электророзжиг Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Полезная мощность, кВт / ккал (газ) 70,0/60,0 80,0/69,0 90,0/77,0 100,0/86,0 120,0/103,0 150,0/129,0 200,0/172,0 250,0/215,0 300,0/258,0 350,0/301,0 420,0/361,0 510,0/438,0 630,0/542,0 750,0/645,0 870,0/748,0 970,0/834,0 1030,0/886,0 1200,0/1032,0 1300,0/1118,0 1400,0/1204,0 1600,0/1376,0 1800,0/1548,0 2000,0/1720,0 2400,0/2064,0 3000,0/2580,0 3500,0/3010,0
Полезная мощность, кВт (дизель) - - - - - - - - - - - - - - - - - - - - - - - - - -
Полезная мощность, кВт (дрова) - - - - - - - - - - - - - - - - - - - - - - - - - -
Полезная мощность, кВт (уголь) - - - - - - - - - - - - - - - - - - - - - - - - - -
КПД, % 92,1 91,1 91,8 91,7 91,6 92 91,7 91,9 92,3 92,1 92,8 92,3 92,3 92,3 92,3 92,2 92,2 92,2 92,3 92,3 92,3 92,3 92,2 92,3 92,3 92,3
Рабочее давление, Атм 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0 0,8 - 5,0
Расширительный бак, л - - - - - - - - - - - - - - - - - - - - - - - - - -
Контур ГВС
Накопительный бойлер, л - - - - - - - - - - - - - - - - - - - - - - - - - -
Расширительный бак, л - - - - - - - - - - - - - - - - - - - - - - - - - -
Диапазон температуры ГВС, оС - - - - - - - - - - - - - - - - - - - - - - - - - -
Объем горячей воды, л/мин - - - - - - - - - - - - - - - - - - - - - - - - - -
Рабочее давление, Атм - - - - - - - - - - - - - - - - - - - - - - - - - -
Контур подачи газа
Давление природного газа, мм.вод.ст. 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130 130
Давление сжиженного газа, мм.вод.ст. 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300 300



Управление

Панель управления
Светодиодная индикация Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Жидкокристаллический дисплей - - - - - - - - - - - - - - - - - - - - - - - - - -
Индикация температуры Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Индикация неисправностей Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Индикация давления - - - - - - - - - - - - - - - - - - - - - - - - - -



Терморегуляторы


Exabasic - - - - - - - - - - - - - - - - - - - - - - - - - -
Exacontrol - - - - - - - - - - - - - - - - - - - - - - - - - -
Thermolink B - - - - - - - - - - - - - - - - - - - - - - - - - -
Thermolink P - - - - - - - - - - - - - - - - - - - - - - - - - -
Exacontrol 7 - - - - - - - - - - - - - - - - - - - - - - - - - -
S-RG2 - - - - - - - - - - - - - - - - - - - - - - - - - -
Kromschreder E8.4401 Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Панель управления NO Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да



Режимы отопления


Зима-Лето - - - - - - - - - - - - - - - - - - - - - - - - - -

Система контроля

Датчик тяги - - - - - - - - - - - - - - - - - - - - - - - - - -
Термостатический регулятор - - - - - - - - - - - - - - - - - - - - - - - - - -
Контроль пламени Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Предохранительный клапан Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Тепловой предохранитель Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да Да
Защита от замерзания - - - - - - - - - - - - - - - - - - - - - - - - - -
Защита насоса от заклинивания - - - - - - - - - - - - - - - - - - - - - - - - - -



Электрическое подключение

Напряжение / Частота, В/Гц 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50 220/50
Потребление, кВт - - - - - - - - - - - - - - - - - - - - - - - - - -
Класс защиты IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40 IP 40



Присоединительные диаметры

Дымоход, мм 200 200 200 200 200 250 250 250 250 250 250 300 300 350 350 350 400 400 400 400 400 400 500 500 500 500
Газопровод - - - - - - - - - - - - - - - - - - - - - - - - - -
Контур отопления, мм 50 50 50 50 50 50 50 50 65 65 80 80 80 100 100 100 125 125 125 150 150 150 200 200 200 200
Контур ГВС - - - - - - - - - - - - - - - - - - - - - - - - - -



Габариты и вес

Высота, мм 1030 1030 1030 1030 1030 1080 1080 1080 1080 1080 1190 1380 1380 1510 1510 1510 1660 1660 1660 1746 1746 1746 1876 1876 2146 2146
Глубина, мм 1055 1055 1195 1195 1195 1440 1440 1690 1690 1940 1900 1950 2240 2255 2255 2500 2500 2500 2500 2850 2850 3060 3190 3450 3450 3900
Ширина, мм 750 750 750 750 750 800 800 800 900 900 940 1160 1160 1290 1290 1290 1440 1440 1440 1470 1470 1470 1600 1600 1870 1870
Вес, кг 216 216 258 258 258 346 346 431 475 542 584 853 963 1205 1205 1417 1843 1843 1843 2600 2600 2750 3650 3900 5200 5700
